GHシリーズ
発注・施工マニュアル
設置場所の採寸
設置場所の開口寸法を採寸してください

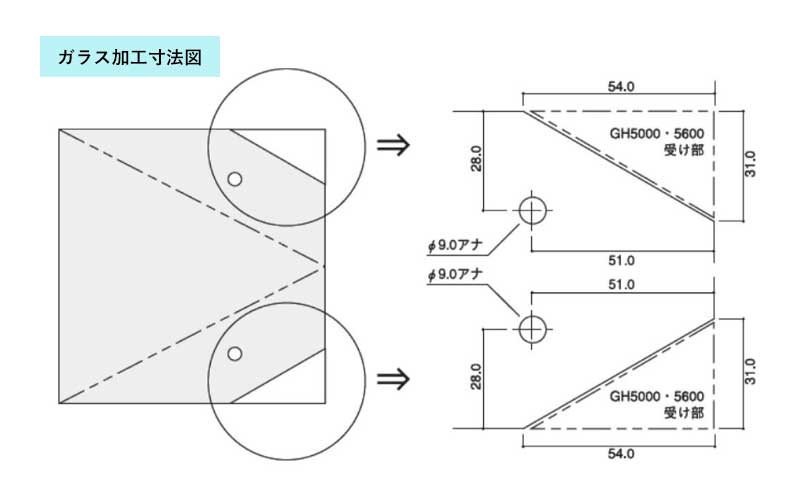

- ガラスサイズについて、枠の内寸の幅-3mmずつ（合計-6mm）、高さ-3mmずつ（合計-6mm）クリアランスを取ります。

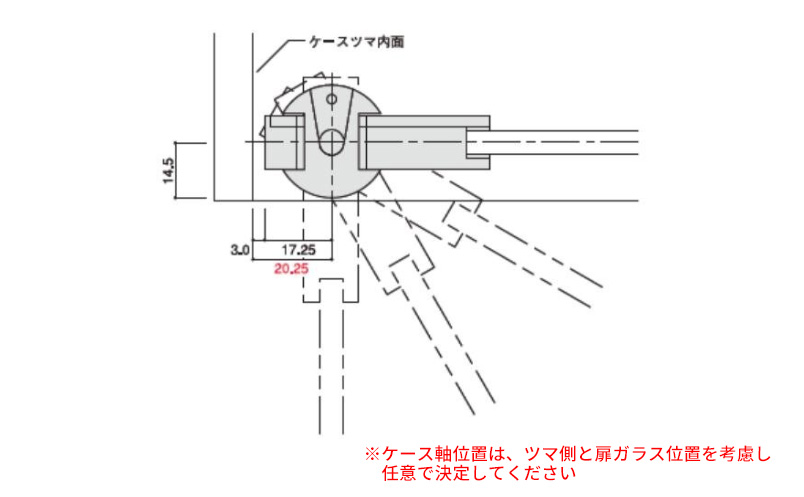

- 蝶番等の金具は枠にビス止めをします。
- 木下地でビス止めが可能かご確認ください。
- 吊元（蝶番の位置）を右にするか左にするかご確認ください。
開閉方法
当プラン（製品ID：P-GD-GH-5000）は鍵を使って開閉します。
鍵で開閉する場合
「GHシリーズ＋カムロックFF」が基本パーツで必要になります。
金物の仕上げは、クローム・ゴールドからお選びいただけます。
枠の仕上げ等と合わせて基本パーツをお選びください。
鍵を使っての開閉方法
※上記の動画は実際の商品と異なるのであくまでも開閉のイメージです。
金具種類
基本パーツ一覧表
お見積もりや発注の際には基本パーツの注文コードをお伝えいただくと便利です。
基本パーツは類似のカラーをセットとしておりますがその他の組み合わせでも可能です。（別途ご相談ください）
P-GD-GH-5000
GHシリーズ、ガラス厚5・6㎜
※横スクロールでご覧ください。
| 開閉方法 | 仕上げ | 必須（名称：製品ID） | 注文コード |
|---|---|---|---|
| 鍵 | クローム | GH-5000（クローム）：GH-5000C カムロックFF：K-CL-FFC |
GH5000C |
| ゴールド | GH-5000（ゴールド）：GH-5000G カムロックFF：K-CL-FFG |
GH5000G |
ガラス種類およびオプション
ガラス種類 〈 いずれかを選択 〉
ガラスはフロートガラスでもご使用は可能です。ガラス扉として使用するため安全上飛散防止フィルムをお勧めいたします。
ヒンジ部分の加工の関係で強化加工は不可となります。
-
フロートガラス（普通透明ガラス） -
高透過ガラス -
フロスト（タペストリー）ガラス -
スモークガラス
フィルム貼り加工
頻繁に開け閉めするような場合や上部の棚に使用するような場合は安全対策として飛散防止フィルムを貼ることをお勧めしています。
最大：1,550mm幅 × 30m（1,250mm幅 × 50m） | 最大：1,500mm幅 × 50m
-
飛散防止フィルム -
すりガラス調フィルム -
低反射フィルム
