製品ID：P-GS-SO-AG201S
ブラケット、外々仕様、傾斜タイプ
特長

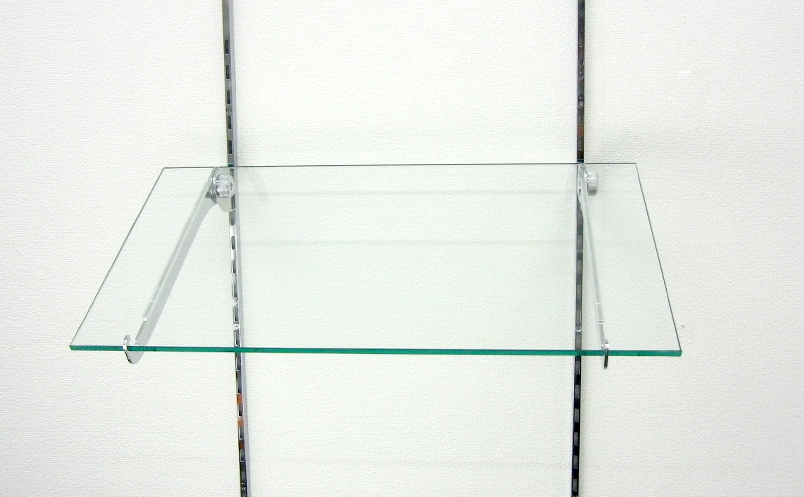

傾斜ができるブラケットタイプのガラス棚です。棚受け金具からガラスが外側にはね出る外々仕様で、ブラケットの傾斜間隔は10°単位で調節可能です。店舗の商品陳列やシューズコレクションなどのディスプレイ用に最適です。
棚板の枚数や設置位置は自由にお選びいただけるので、大型施設から小型店舗まで様々なシーンでご使用いただけます。
カラー・仕上げ
- クローム
- ニッケルサテン
- APゴールド
- ショットシルバー
- ホワイト
- ブラック
- 鉄地グレー
- ブラスサテン
- ブロンズ
- 黒皮風塗装
見積・注文の依頼方法
製品ID：P-GS-SO-AG201S
お問い合わせは、お見積り・注文フォーム、お電話、FAX、メールで可能です。
分かる範囲でお問い合わせいただけましたら、こちらからご提案させていただきます。
ブラケット
発注・施工マニュアル
設置場所の採寸
設置場所の開口寸法を採寸してください
- ガラス幅：外々仕様の場合
チャンネルサポートより最低でも50mm ～ 100mm 程度はね出すようにして下さい。
概ね、ガラス幅寸法の約1/6 程度チャンネルサポートよりはね出すようにするとバランス的にも良いです。 - ガラス奥行：外々仕様の場合
ガラス奥行きは、ブラケットの呼び名と同じにして下さい。
カラー・仕上げ（必須）
当プラン（製品ID：P-GS-SO-AG201S）の「チャンネルサポート（棚柱）・専用取付ビス・ブラケット」が必須となります。

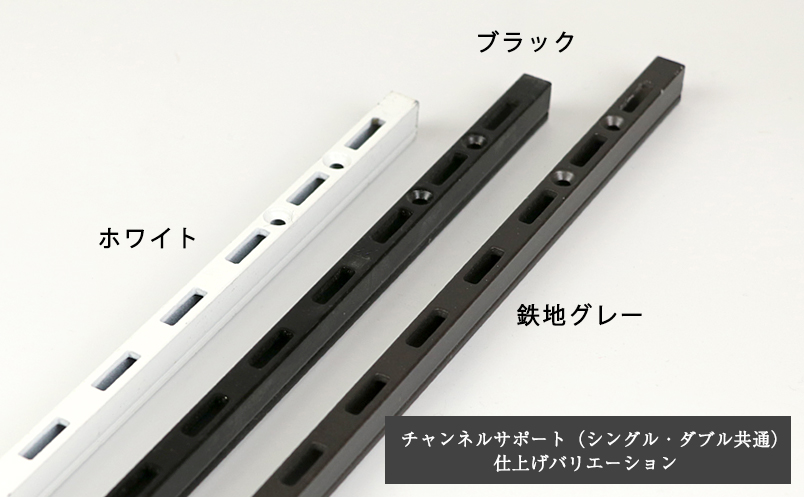

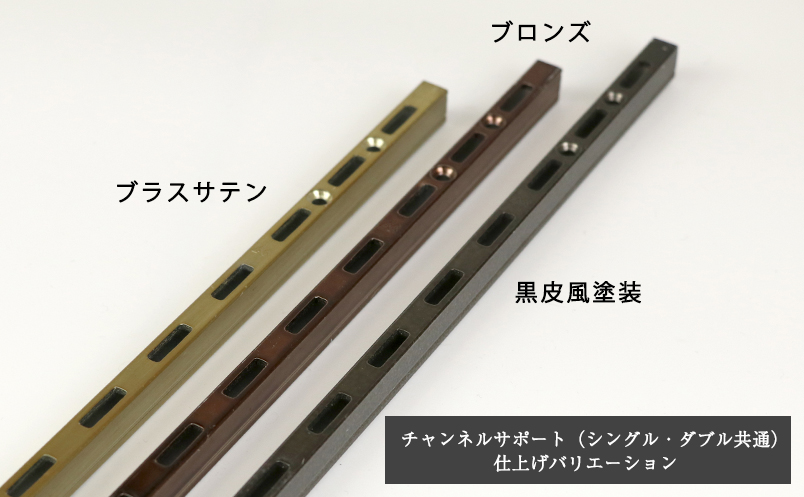

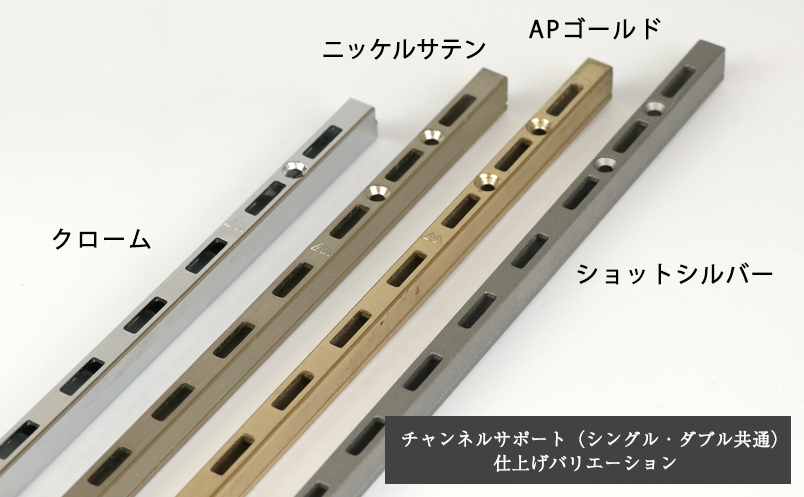

チャンネルサポート及びブラケットは、全10色よりお選びいただけます
標準色はクローム（Ａ）となります。価格帯別に（Ａ → Ｂ → Ｃ → Ｄ）とＡから順に高くなります
※横スクロールでご覧ください。
| ブラケットカラー / 価格タイプ | 納期 |
|---|---|
| クローム（A）、ニッケルサテン（B） | 2 〜 3日 |
| ショットシルバー（B）、ホワイト（B）、ブラック（B）、鉄地グレー（B）、ブラスサテン（C）、ブロンズ（C）、※APゴールド（C） | 8 〜 10日 3週間 |
| 黒皮風塗装及び別注色（D） | 要相談 |
- ニッケルサテンは通常2～3日ですがパーツによっては8～10日となるものもあります
- 付属：樹脂製クッション
下記10色よりお選び下さい
金具種類（必須）
基本パーツ一覧表
お見積もりや発注の際には基本パーツの注文コードをお伝えいただくと便利です。
基本パーツは類似のカラーをセットとしておりますがその他の組み合わせでも可能です（別途ご相談ください）。
P-GS-SO-AG201S
ブラケット、外々仕様、傾斜タイプ
※横スクロールでご覧ください。
| カラーパターン | 必須（名称：製品ID） | 注文コード |
|---|---|---|
| クローム | 傾斜ブラケット(ツメ付きタイプ)：K-AG-201S-CR チャンネルサポート シングルスリット：K-ASF-1 チャンネルサポート専用取付ビス：K-AT-P |
AG201S-CR |
| ニッケルサテン | 傾斜ブラケット(ツメ付きタイプ)：K-AG-201S-NS チャンネルサポート シングルスリット：K-ASF-1 チャンネルサポート専用取付ビス：K-AT-P |
AG201S-NS |
| APゴールド | 傾斜ブラケット(ツメ付きタイプ)：K-AG-201S-AP チャンネルサポート シングルスリット：K-ASF-1 チャンネルサポート専用取付ビス：K-AT-P |
AG201S-AP |
| ショットシルバー | 傾斜ブラケット(ツメ付きタイプ)：K-AG-201S-SS チャンネルサポート シングルスリット：K-ASF-1 チャンネルサポート専用取付ビス：K-AT-P |
AG201S-SS |
| ホワイト | 傾斜ブラケット(ツメ付きタイプ)：K-AG-201S-WH チャンネルサポート シングルスリット：K-ASF-1 チャンネルサポート専用取付ビス：K-AT-P |
AG201S-WH |
| ブラック | 傾斜ブラケット(ツメ付きタイプ)：K-AG-201S-BK チャンネルサポート シングルスリット：K-ASF-1 チャンネルサポート専用取付ビス：K-AT-P |
AG201S-BK |
| 鉄地グレー | 傾斜ブラケット(ツメ付きタイプ)：K-AG-201S-IG チャンネルサポート シングルスリット：K-ASF-1 チャンネルサポート専用取付ビス：K-AT-P |
AG201S-IG |
| ブラスサテン | 傾斜ブラケット(ツメ付きタイプ)：K-AG-201S-BS チャンネルサポート シングルスリット：K-ASF-1 チャンネルサポート専用取付ビス：K-AT-P |
AG201S-BS |
| ブロンズ | 傾斜ブラケット(ツメ付きタイプ)：K-AG-201S-BR チャンネルサポート シングルスリット：K-ASF-1 チャンネルサポート専用取付ビス：K-AT-P |
AG201S-BR |
| 黒皮風塗装 | 傾斜ブラケット(ツメ付きタイプ)：K-AG-201S-BL チャンネルサポート シングルスリット：K-ASF-1 チャンネルサポート専用取付ビス：K-AT-P |
AG201S-BL |
金具の選び方について詳細をみる開閉
ブラケット壁面取付タイプをセットでご購入の場合、チャンネルサポート（棚柱）・専用取付ビス・ブラケットは必須となります。
その他、安全対策パーツもご希望の方はお選び下さい。
チャンネルサポート（棚柱）
チャンネルサポート（棚柱）は、
ＡＳＦ－１：シングルスリットとＡＷＦ－５：ダブルスリットの２種類あります。
外々仕様の場合でしたら、シングルスリットで特に問題ありません。
YouTubeでも商品をご紹介してますので
是非ご覧ください！
品番：ＡＳＦ－１ / 品名：シングルスリット
一般的なチャンネルサポートは、このタイプが良いです。
サイズのカットも可能です。
安全対策パーツのチャンネルサポート保護キャップ（ＣＡＳ－１）と併せることでより安全にご使用いただけます。
品番：ＡＴ－Ｐ / 品名：チャンネルサポート専用取付ビス
チャンネルサポートで壁面に取り付ける際の専用ビスです。
コンパネ等の木下地の場合、ビスの長さ 20mm～30mmで良いです。
プラスターボードの下地（軽鉄）の場合、ビスの長さ 40mm以上必要です。
※下地がない場所には取付できないので事前にご確認ください。
傾斜ブラケット
※色見本（写真：フラットタイプ）
外々仕様傾斜タイプの場合は、下記１タイプのみとなります。
●ＡＧ－２０１Ｓ / 品名：傾斜ブラケット（ツメ付き）
※ブラケット呼び名サイズ＝ガラス奥行きサイズとなります。

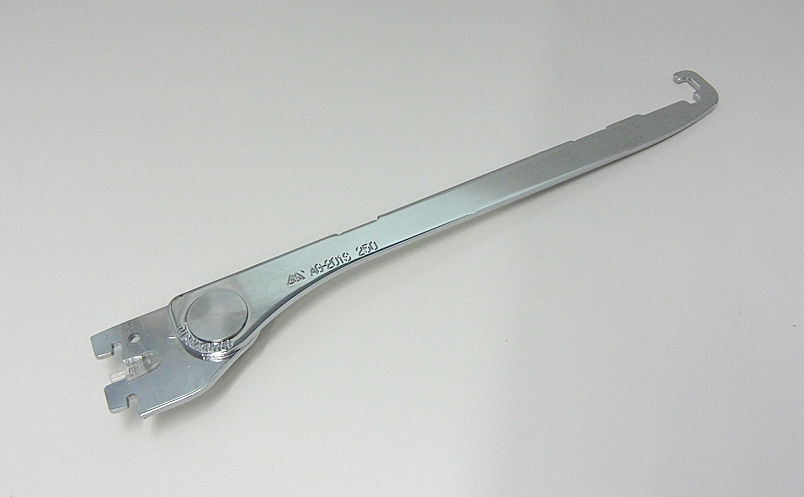

品番：AG－２０1Ｓ / 品名：傾斜ブラケット(ツメ付きタイプ)
ツメ付きの傾斜ブラケットです。
奥行き300までは、10°間隔で角度が調節できます。
※ＡＧ-４０１Ｓは15°間隔となります。
安全対策パーツ
選択必須のガラス加工やパーツではありませんが、追加でご指定いただきますとより便利に安全にご使用いただけます。
安全対策パーツ
-
製品ID： K-CAS-1
チャンネルサポート保護キャップ（シングルスリット用）
-
チャンネルサポート（棚柱）の端部を保護するためのパーツです。
シングルスリットと併用することで、引っ掛かりを防止することができ、より安全にガラス棚をお使いいただけます。
1個単位での販売になりますので上下で使用される場合は2個ご購入下さい。
※APゴールド・ブラスサテン・ブロンズ・黒皮塗装仕上げの商品は納期までお時間を頂いています。 -
製品ID： K-JPB-15
開き止め補強バー
-
ガラス棚用の安全対策パーツです。両端のホルダーはフラットタイプと10mm落とし込みタイプの2種類があります。
ブラケットに取り付けて使用することで、金具の位置ずれや横開きを防止し、ガラス棚板の落下を防ぎます。
K-JPB-15はガラス棚板のたわみを防止する効果も期待できます。
取り付けの際は付属品のクッションをカットして設置してください。
※両端ホルダー品番：J-5（内々仕様 落とし込み：J-7を使用）
※表記は1セット(開き止めバー1本＋両端ホルダー2個+加工代)の価格です。 -
製品ID： K-JPB-9
開き止めバー
-
ガラス棚用の安全対策パーツです。両端のホルダーはフラットタイプと10mm落とし込みタイプの2種類があります。
ブラケットに取り付けて使用することで、金具の位置ずれや横開きを防止し、ガラス棚板の落下を防ぎます。
取り付けの際は付属品のクッションをカットして設置してください。
※両端ホルダー品番：J-1（内々仕様 落とし込み：J-3を使用） -
製品ID： K-TAG-10
傾斜ブラケット棚 倒れ止め
-
傾斜ブラケット専用の、ポリカーボネート製倒れ止めパーツです。
ブラケットに置いたガラス棚板に挟み込んでからスライドさせ、傾斜ブラケットのギア部分に差し込んで使用します。
棚板を急傾斜させる場合は落下しないように一緒にご使用することをお勧めいたします。
対応ガラスの厚みは5ｍｍ～8ｍｍです。
1個単位での販売になりますので上下で使用される場合は2個ご購入下さい。
ガラス種類およびオプション
ガラスの選び方・ガラスの厚みについて開閉
ガラス厚みについて
ブラケット：外々仕様/傾斜タイプの場合、ガラス厚みは5・6・8・10mmとして下さい。
載せる物によっても違いますが、厚み8mm以上あれば強度的にはまず問題ありません。
ブラケットの間の距離（ピッチ）によって最低限必要な厚みがあります
- ブラケット間の距離（ピッチ）が600mm以下の場合
-
厚み5mmもしくは6mmで問題ありません。
目安としては、概ね5kg以上の物を載せる場合は、厚み6mm以上をお勧めします。
- ブラケット間の距離（ピッチ）が600mm～850mm以下の場合
-
最低でも6mm以上は必要です。
目安としては、概ね5kg以上の物を載せる場合は、厚み8mm以上をお勧めします。
- ブラケット間の距離（ピッチ）が850mm～1200mm以下の場合
- 最低でも8mm以上をお勧めします。
ガラス幅サイズについて
ガラス幅は、チャンネルサポートより最低でも50mm～100mm程度は、はね出すようにして下さい。
概ね、ガラス幅寸法の約1/6程度チャンネルサポートよりはね出すようにするとバランス的にも良いです。
ガラス奥行きサイズついて
ガラス奥行きは、ブラケットの呼び名と同じサイズにして下さい。
※AG-401Sと倒れ止め（TAG-10）を使用する際のガラス奥行き寸法は、ブラケット呼び名＋16mmとして下さい。

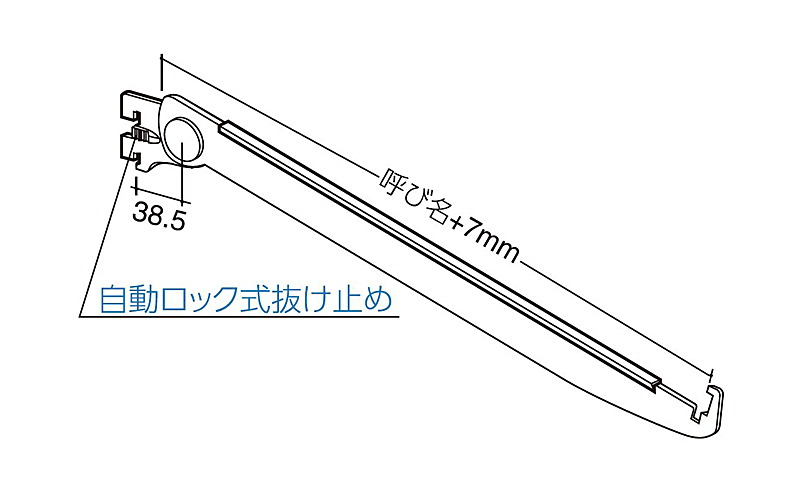

ブラケット有効寸法 ＝ 呼び名 ＋ 7mm
ガラス奥行き ＝ 呼び名 となります。
計算上では、AG-201Sを使用する場合、壁面から
ブラケット先端までが、呼び名 ＋ 約25mmとなります。
※AG-201Sを水平に使用した際の最大奥行寸法です。
ブラケット有効寸法 ＝ 呼び名 ＋ 7mm
ガラス奥行き ＝ 呼び名 となります。
計算上では、AG-201Sを使用する場合、壁面から
ブラケット先端までが、呼び名 ＋ 約25mmとなります。
※AG-201Sを水平に使用した際の最大奥行寸法です。
倒れ止め（TAG-10）を使用した場合
AG-201と倒れ止め（TAG-10）を使用の際も、
ブラケット有効寸法及び、壁面からブラケット先端までの寸法は変わりません。
AG-401と倒れ止め（TAG-10）を使用の際は、
ブラケット有効寸法 ＝ 呼び名 ＋ 16mm となります。
壁面からブラケット先端までの寸法は変わりません。
