見積・注文の依頼方法
製品ID：P-GS-DB-S012
お問い合わせは、お見積り・注文フォーム、お電話、FAX、メールで可能です。
分かる範囲でお問い合わせいただけましたら、こちらからご提案させていただきます。
ダボ
発注・施工マニュアル
設置場所の採寸
設置場所の寸法を採寸してください
-
ガラス幅

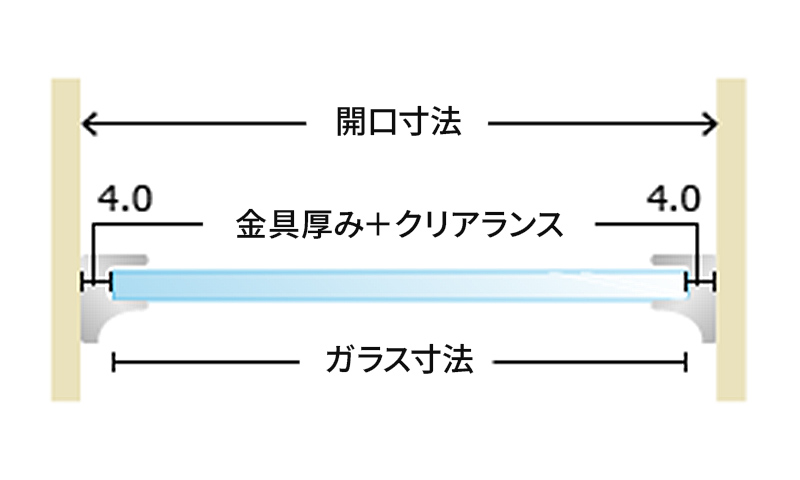

＜金具をガラスの両サイドに取り付ける場合＞
両サイドに金具を取付ける際、ガラスサイズは開口寸法 －8mm（クリアランス）としてください。 -

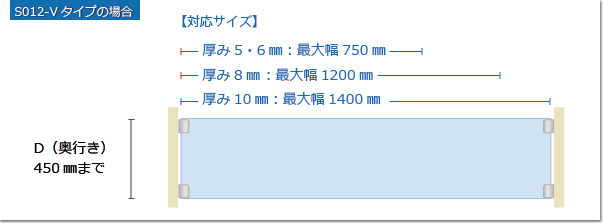

ガラスの最大幅
厚み5・6mm：750mm
厚み8mm：1200mm
厚み10mm：1400mm
※1400mm以上の場合は別途ご相談ください。 - 奥行サイズ 最大450mmまでとなります。
金具種類（必須）
基本パーツ一覧表
お見積もりや発注の際には基本パーツの注文コードをお伝えいただくと便利です。
基本パーツは類似のカラーをセットとしておりますがその他の組み合わせでも可能です（別途ご相談ください）。
※横スクロールでご覧ください。
| カラーパターン | 必須（名称：製品ID） | 注文コード |
|---|---|---|
| ニッケルメッキ | ビス止めダボ：K-S012-V | P-S012-V |
金具の選び方について詳細をみる開閉

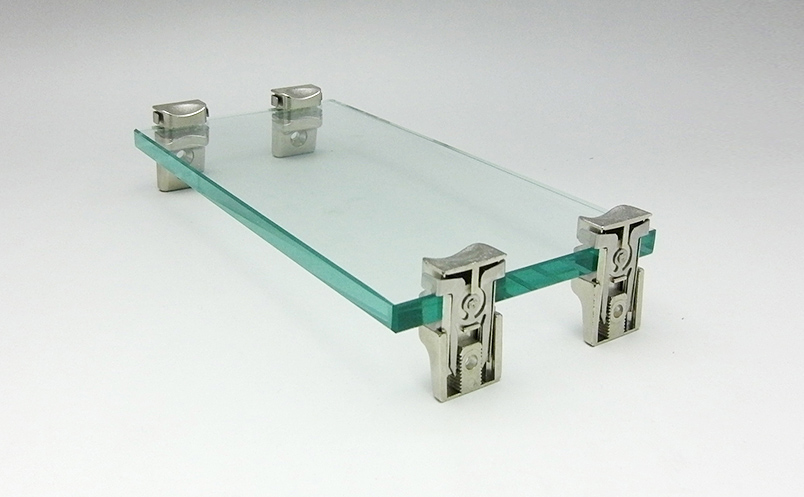

ダボ金具について
ダボ金具は、ガラス一枚に対して両サイドに2ヶ（計4ヶ）必要です。
※金物厚み3.0mmあります
木下地用取付ビスを同梱いたします
不適切な場合はお客様で別途ビスをご用意ください。

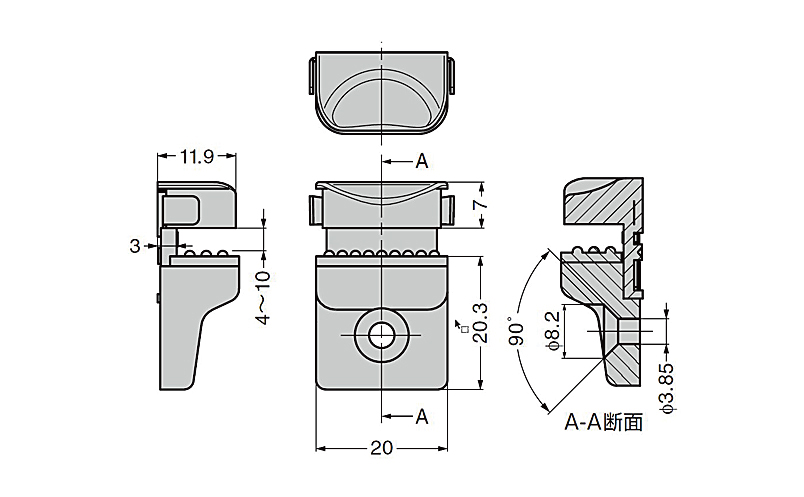

ダボ金具・サイズなど

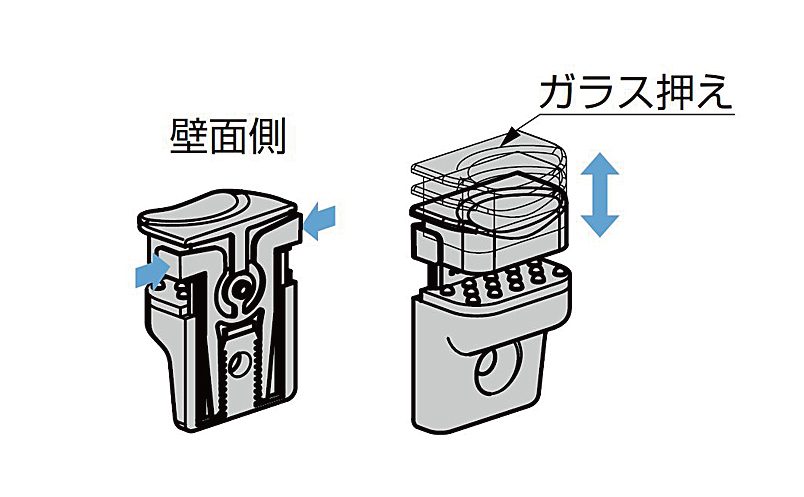

ダボ取付方法について
YouTubeでも取付方法をご説明して
おりますので是非ご覧ください
ガラス種類およびオプション
ガラスの選び方・ガラスの厚みについて開閉

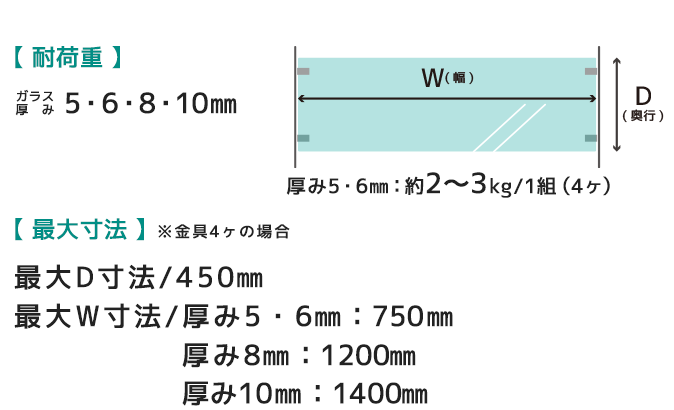

ガラス厚みについて
S012-Vタイプの場合、ガラス厚みは5・6・8・10mmとなります。
耐荷重はご使用の環境にもよりますが、2～3kg程度の軽いものでしたら厚み5～6mmで大丈夫です。
厚みが増しますと、ガラスの強度は強く、たわみにくくなりますが自重も増加します。
【ガラス比重：2.5kg × 厚み × サイズ（㎡）】
ガラス最大サイズについて
ガラスの最大幅：1400mm以上の場合は別途ご相談ください。
奥行サイズ：最大450㎜までとなります。
ガラス幅サイズについて
＜金具をガラスの両サイドに取り付ける場合＞
両サイドに金具を取付ける際、ガラスサイズは開口寸法 －8mm（クリアランス）として下さい。
