ダボ
発注・施工マニュアル
設置場所の採寸
設置場所の寸法を採寸してください
-
ガラス幅
＜金具をガラスの両サイドに取り付ける場合＞
両サイドに金具を取付ける際、ガラスサイズは開口寸法 －4mm（クリアランス）としてください。
-

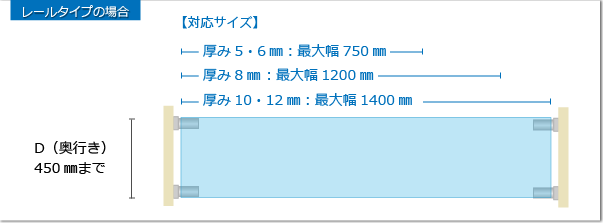

ガラスの最大幅
厚み5・6mm：750mm
厚み8mm：1200mm
厚み10・12mm：1400mm
※1400mm以上の場合は別途ご相談ください。 - 奥行サイズ 最大450mmまでとなります。

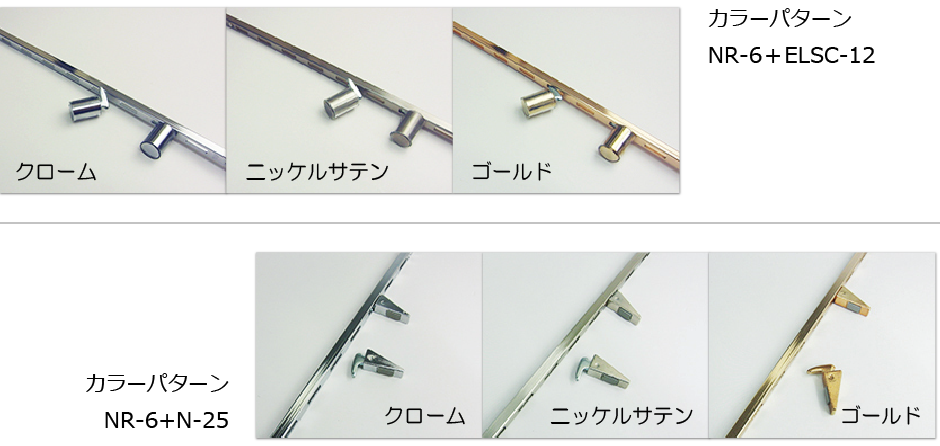

カラー・仕上げ（必須）
レール仕様のカラーパターンは、クローム・ニッケルサテン・ゴールドよりお選び下さい。
標準色は、クロームとなります。
価格は、クロームが一番安価で、ニッケルサテン・ゴールドの順に高くなります。
金具種類（必須）
基本パーツ一覧表
お見積もりや発注の際には基本パーツの注文コードをお伝えいただくと便利です。
基本パーツは類似のカラーをセットとしておりますがその他の組み合わせでも可能です（別途ご相談ください）。
※横スクロールでご覧ください。
| カラーパターン | 必須（名称：製品ID） | いずれかを選択（名称：製品ID） | 注文コード |
|---|---|---|---|
| クローム | ナローサポート（ダボ柱）：K-NR-6 チャンネルサポート専用取付ビス：K-AT-P |
ナローダボ２５：K-N-25 | NR6-N25-CR |
| ＥＬ柱ダボ１２：K-ELSC-12 | NR6-ELSC12-CR | ||
| ニッケルサテン | ナローサポート（ダボ柱）：K-NR-6 チャンネルサポート専用取付ビス：K-AT-P |
ナローダボ２５：K-N-25 | NR6-N25-NS |
| ＥＬ柱ダボ１２：K-ELSC-12 | NR6-ELSC12-NS | ||
| ゴールド | ナローサポート（ダボ柱）：K-NR-6 チャンネルサポート専用取付ビス：K-AT-P |
ナローダボ２５：K-N-25 | NR6-N25-GL |
| ＥＬ柱ダボ１２：K-ELSC-12 | NR6-ELSC12-GL |
安全対策パーツ
選択必須のガラス加工やパーツではありませんが、追加でご指定いただきますとより便利に安全にご使用いただけます。
-
製品ID： K-NGO
ガラス棚押さえ
-
チャンネルサポートに装着して使用するガラス棚の安全対策用パーツです。
水平ブラケットやレール仕様のダボなどと併せてご使用いただけます。
外部の素材はスチールです。
カラーはクローム・Ａニッケルサテン・ＡＰゴールドからお選びいただけます。
※APゴールドの仕上げは納期までお時間を頂いています。
ガラス種類およびオプション
ガラスの選び方・ガラスの厚みについて開閉
ガラス厚みについて
ダボ：レールタイプの場合、ガラス厚みは5・6・8・10・12mmとしてください。

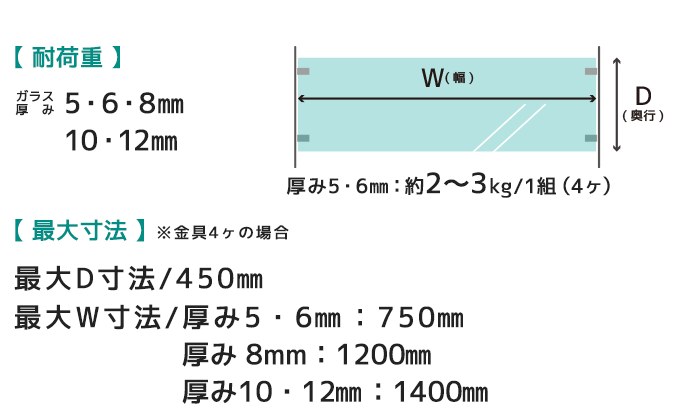

耐荷重はご使用の環境にもよりますが、2～3kg程度の軽いものでしたら厚み5～6mmで大丈夫です。
厚みが増しますと、ガラスの強度は強く、たわみにくくなりますが自重も増加します。
【ガラス比重：2.5kg × 厚み × サイズ（㎡）】
ガラス最大サイズについて
ガラスの最大幅：1400mm以上の場合は別途ご相談ください。
奥行サイズ：最大450mmまでとなります。
ガラス幅サイズについて
＜金具をガラスの両サイドに取り付ける場合＞

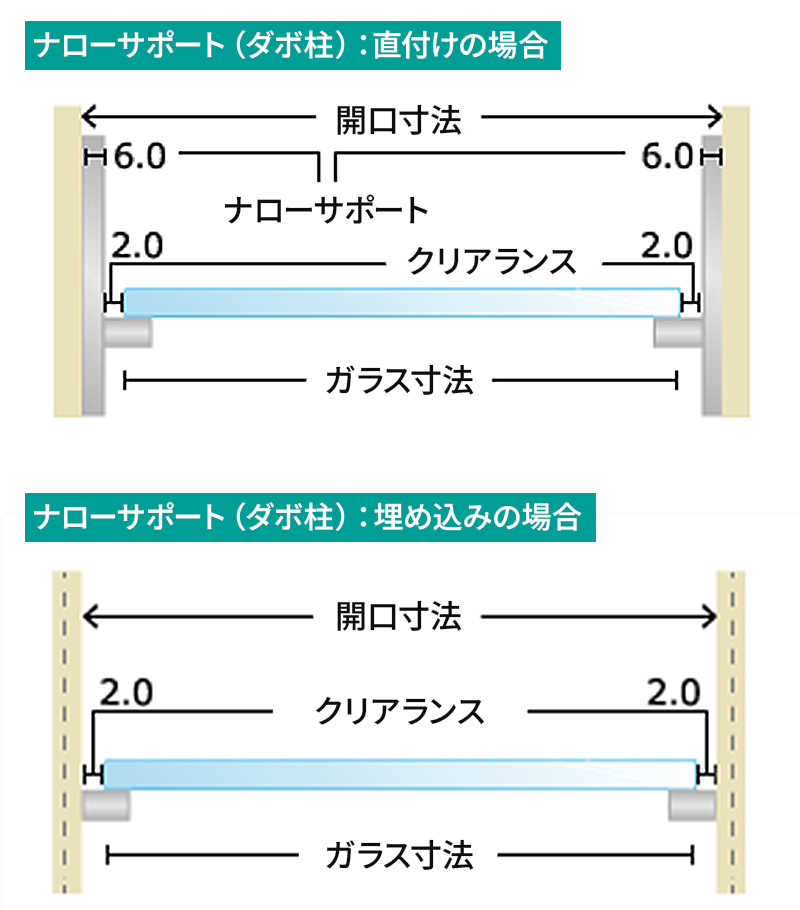

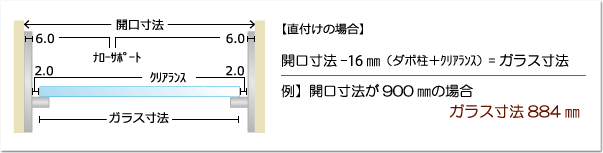

◎ナローサポート（ダボ柱）：直付けの場合
ガラスサイズは開口寸法の －16mm ： 金具厚み ＋ クリアランス（ﾅﾛｰｻﾎﾟｰﾄの内寸より －4mm）としてください。

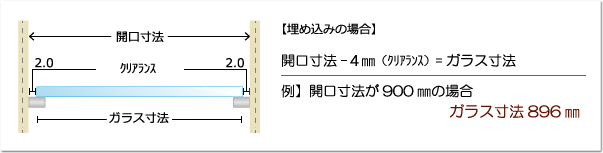

◎ナローサポート（ダボ柱）：埋め込みの場合
ガラスサイズは開口寸法（ナローサポートの内寸）の －4mm（クリアランス）としてください。
