ダボ
発注・施工マニュアル

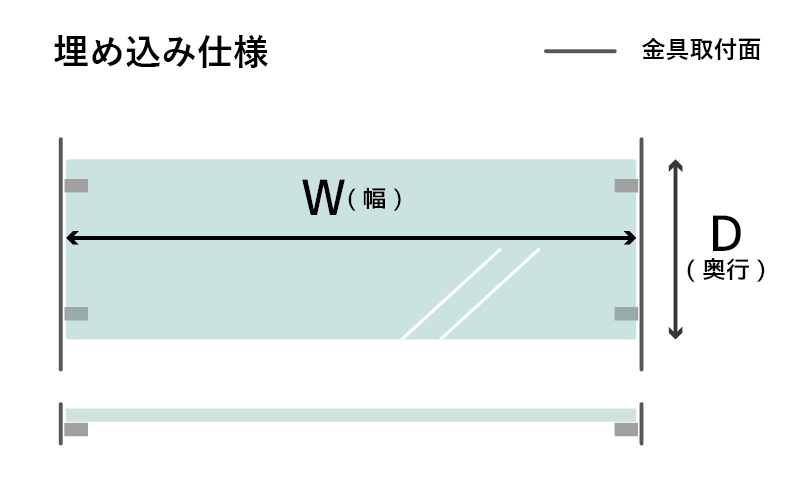

設置場所の採寸
設置場所の寸法を採寸してください
-
ガラス幅

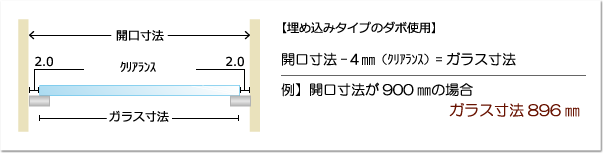

＜金具をガラスの両サイドに取り付ける場合＞
両サイドに金具を取付ける際、ガラスサイズは開口寸法 －4mm（クリアランス）としてください。 -

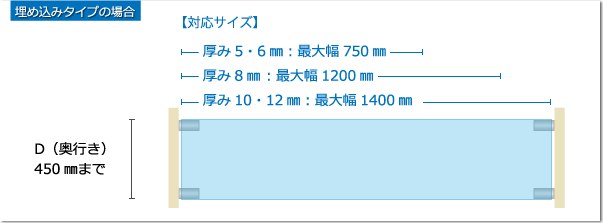

ガラスの最大幅
厚み5・6mm：750mm
厚み8mm：1200mm
厚み10・12mm：1400mm
※1400mm以上の場合は別途ご相談ください。 - 奥行サイズ 最大450mmまでとなります。
カラー・仕上げ（必須）
カラーはカラーはクロームとゴールドからお選びいただけます。
-
クローム（鏡面のクロームメッキ） -
ゴールドメッキ（鏡面のゴールドメッキ）
金具種類（必須）
基本パーツ一覧表
お見積もりや発注の際には基本パーツの注文コードをお伝えいただくと便利です。
基本パーツは類似のカラーをセットとしておりますがその他の組み合わせでも可能です（別途ご相談ください）。
※横スクロールでご覧ください。
| カラーパターン | 必須（名称：製品ID） | 注文コード |
|---|---|---|
| クローム | 埋め込み仕様ダボセット：K-DABO-S | K-DABO-SC |
| ゴールド | 埋め込み仕様ダボセット：K-DABO-S | K-DABO-SG |
※埋め込み仕様の場合、ダボセット（オンダボ・メンダボセット）及び、オンダボのみ、メンダボのみでも購入可能です。
あらかじめメンダボを一定間隔で埋め込みすれば、可動式の棚としてご使用いただけます。
オンダボには、ビニールのカバーをセットしています。
金具の選び方について詳細をみる開閉

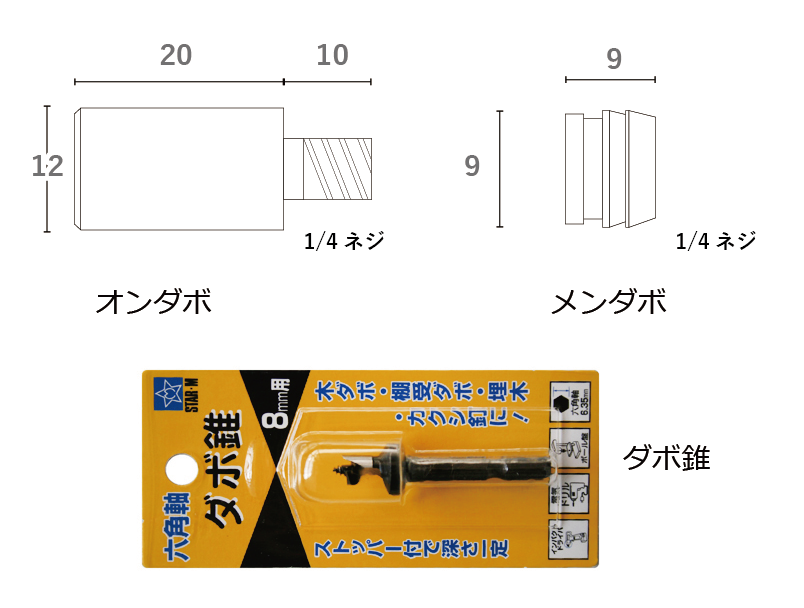

ダボ金具について
ダボ金具は、ガラス一枚に対して両サイドに2ヶ（計4ヶ）必要です。
メンダボの打ち込みには専用のダボ錐が便利です。
安全対策パーツ
選択必須のガラス加工やパーツではありませんが、追加でご指定いただきますとより便利に安全にご使用いただけます。
-
製品ID： K-DABO-K
六角軸ダボ錐 9mm（埋め込みダボ穴あけ用）
-
ダボをはめ込むための穴を開ける錐です。途中でドリルが進まなくなる形状をしており、常に一定の深さの穴を作ることができるため、ダボ穴作りに適しています。
◇取り付ける工具について
・インパクトドライバー、ドリルドライバー（14.4V以上推奨）に装着し使用します。
・安全のため、高速回転（3,000回転/分以上）の電動工具では使用しないで下さい。
ガラス種類およびオプション
ガラスの選び方・ガラスの厚みについて開閉
ガラス厚みについて
ダボ：埋め込みタイプの場合、ガラス厚みは5・6・8・10・12mmとしてください。
耐荷重はご使用の環境にもよりますが、2～3kg程度の軽いものでしたら厚み5～6mmで大丈夫です。
厚みが増しますと、ガラスの強度は強く、たわみにくくなりますが自重も増加します。
【ガラス比重：2.5kg × 厚み × サイズ（㎡）】
ガラス最大サイズについて
ガラスの最大幅：1400mm以上の場合は別途ご相談ください。
奥行サイズ：最大450mmまでとなります。
ガラス幅サイズについて
＜金具をガラスの両サイドに取り付ける場合＞
両サイドに金具を取付ける際、ガラスサイズは開口寸法 －4mm（クリアランス）としてください。
